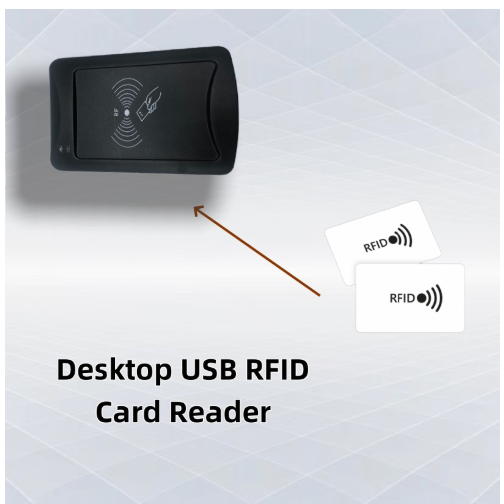

高性能デスクトップ RFID カード リーダー/ライター

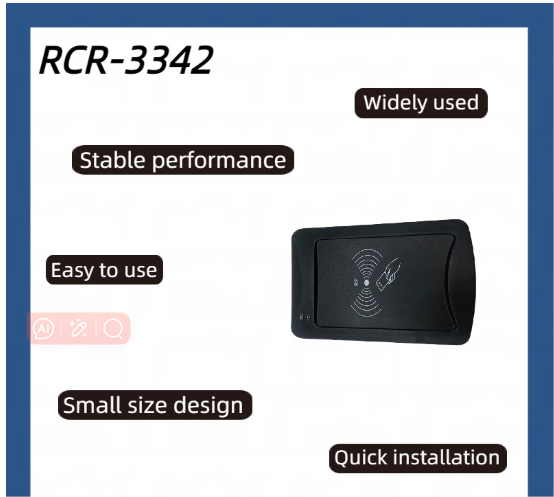

RCR-3342は高性能です。 デスクトップRFIDカードリーダー/writer、読み取りおよび書き込み (Classic S50 および S70、Plus X、S)、ISO 14443A/B/B、ISO 15693、および Desfire シリーズ カード。
SAM スロットが 1 つあり、RS232/USB/TTL インターフェイスはオプションです。
勤怠管理システム、アクセス制御、公共交通機関、その他の端末システムの業界に広く適用できます。
。データパケットフォーマット
データパケットにはパケットヘッド、データブロック、コマンドの3種類があります。 USB コマンド長が 64 バイトを超える場合、分離パケット送信が採用され、分離されたコマンドは新しいデータ パケットで再封止され、データ ブロックと呼ばれます。
データブロックを送信する前に、最初にパケットヘッドを送信する必要があります。パケットヘッドには、送信データブロックの詳細情報が含まれています。
仕様：
| 電圧 | +5VDC (±5%) |
|---|---|
| 現在 | <120mA |
| カードの種類 | 読み取りおよび書き込み 1 (クラシック S50、S70)、Plus X、Plus S、ISO14443A/B、ISO15693、Desfire、スマート カード |
| 距離 | タイプA:0~8cm、タイプB:0~5cm、ISO15693:0~10cm |
| インタフェース | RS232、TTL、USB |
| ボーレート | 9600(デフォルト)~115200BPS |
| 温度 | 動作時: 0°C ～ + 60°C 保管時: -20°C ～ + 60°C |
| 湿度 | 動作時: 5% ～ 95% RH 保管時: 20% ～ 90% RH |
| 寸法 | 118mm (長さ) x 75mm (幅) x 17mm (高さ) |
利点
メインインターフェイス J1(6*2.0mm)
RS232 および USB 通信に使用されます。ピン定義の説明:
ピン 1 —- GND
ピン 2 —- VCC (DC+5V)
ピン 3 —- GND
ピン 4 —- RS232.RX または RS485.B または USB.D+
ピン 5 —- RS232.TX または RS485.A または USB.D-
ピン 6 —- GND
拡張インターフェース J2(8*2.0mm)
TTLに使用されます。ピン定義の説明:
ピン 1 —- VCC (DC+5V)
ピン 2 —- GND
ピン 3 —- TTL.RXD
ピン 4 —- TTL.TXD
ピン5 —- GPIO0
ピン 6 —- GPIO1
ピン 7 —- Wiegand.D0
ピン 8 —- Wiegand.D1
