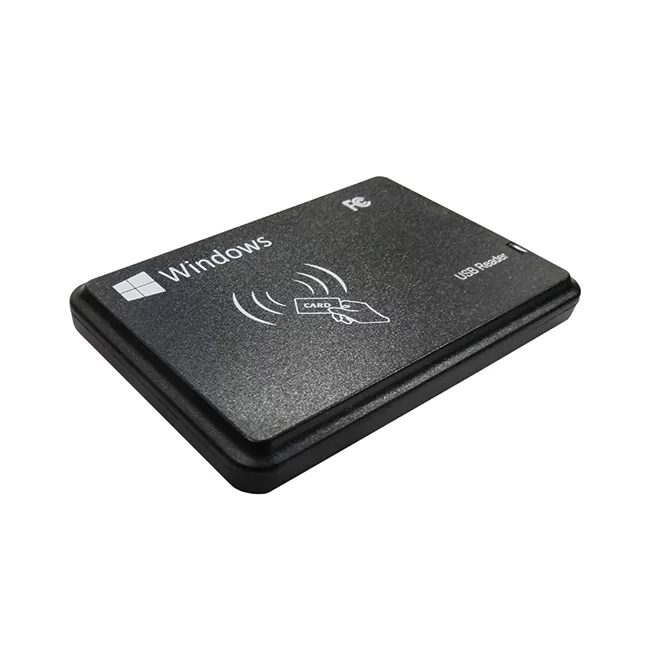

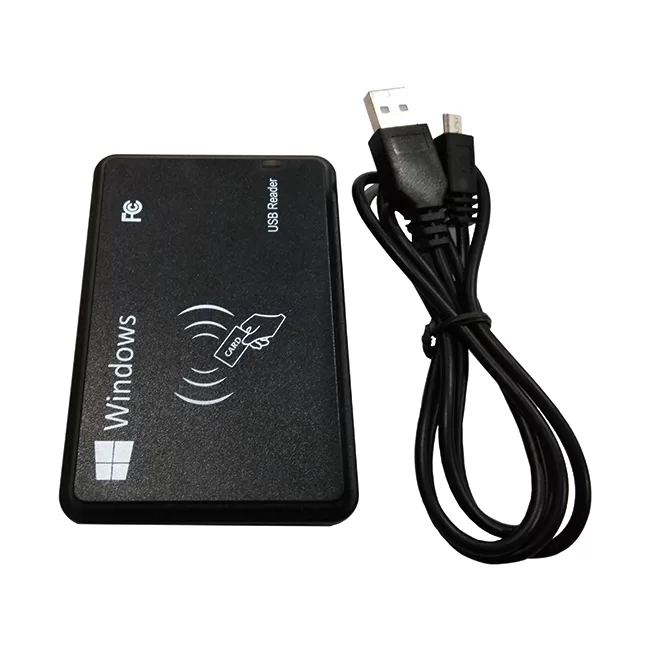

Leitor/gravador de cartão RFID de mesa de alto desempenho

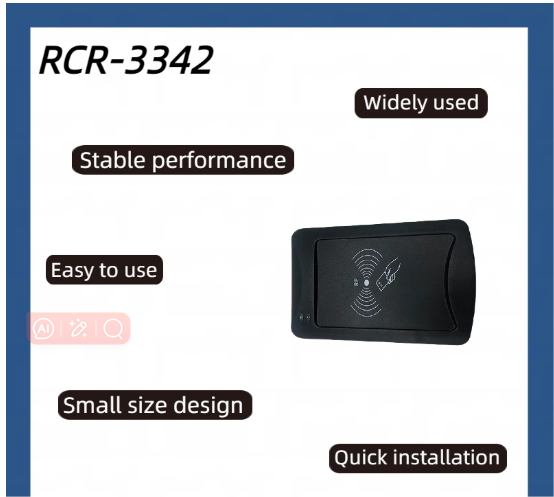

RCR-3342 é um alto desempenho leitor de cartão RFID de mesa/gravador, leitura e gravação (Classic S50 e S70, Plus X, S), ISO 14443A/B/B, ISO 15693 e placas da série Desfire.
Com um slot SAM, a interface RS232/USB/TTL é opcional.
Pode ser amplamente aplicado nas indústrias de sistemas de atendimento, controle de acesso, transporte público e quaisquer outros sistemas terminais.
. Formato do pacote de dados
Existem três tipos de pacote de dados: cabeçalho do pacote, bloco de dados, comando. Quando um comprimento de comando USB é superior a 64 bytes, ele adotará a transmissão de pacotes separados, o comando separado é selado novamente por um novo pacote de dados, é chamado de bloco de dados.
Ele deve enviar a cabeça do pacote primeiro antes de enviar o bloco de dados, a cabeça do pacote contém as informações detalhadas do envio do bloco de dados.
Especificação:
| Tensão | +5VCC (± 5%) |
|---|---|
| Atual | <120mA |
| Tipo de cartão | Ler e escrever 1 (Classic S50, S70), Plus X, Plus S, ISO14443A/B, ISO15693, Desfire, cartão inteligente |
| Distância | Tipo A: 0~8cm,tipo B: 0~5cm,ISO15693: 0~10cm |
| Interface | RS232, TTL, USB |
| Taxa de transmissão | 9.600 (padrão) ~ 115.200 BPS |
| Temperatura | Funcionamento: 0°C ~ + 60°C Armazenamento: -20°C ~ + 60°C |
| Umidade | Operação: 5% ~ 95% UR Armazenamento: 20% ~ 90% UR |
| Dimensão | 118 mm (C) x 75 mm (L) x 17 mm (A) |
Vantagens
Interface principal J1 (6*2,0 mm)
Usado para comunicação RS232 e USB, descrição da definição do pino:
Pino1 —- GND
Pino 2 —- VCC (CC + 5V)
Pino 3 —- GND
Pin4 —- RS232.RX ou RS485.B ou USB.D+
Pin5 —- RS232.TX ou RS485.A ou USB.D-
Pino 6 —- GND
Interface estendida J2 (8*2,0 mm)
Usado para TTL. Descrição da definição do pino:
Pino 1 —- VCC (CC+5V)
Pino2 —- GND
Pino 3 —- TTL.RXD
Pino 4 —- TTL.TXD
Pin5 —- GPIO0
Pino 6 —- GPIO1
Pin7 —- Wiegand.D0
Pin8 —- Wiegand.D1
